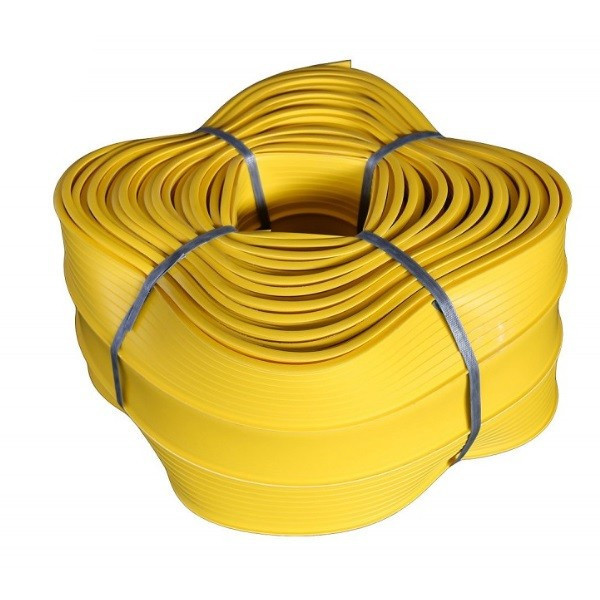

واتراستاپ 30 حفردار رول 25 متری

واتر استاپ نوار تخت آبند قابل انعطاف است که برای آب بند کردن درزهای اجرایی (Construction Joint) سازه های بتنی منابع آب استفاده می شود. آب بندی به این روش باعث افزایش طول عمر سازه می شود. واتر استاپ با افزایش طول مسیر جریان آب، به عدم نشت آن کمک می کند. برای اجرای واتر استاپ ها در حین تولید در آن سوراخ هایی ایجاد می شود و با استفاده از چسب یا هویه مخصوص در جای خود محکم می شود. در هر سازه بتنی بنا به ملاحضات اجرایی یا طراحی استفاده از انواع درزها اجتناب ناپذیر خواهد بود. نقش واتر استاپ آب بند کردن این درزها می باشد. واتر استاپ‌ ها از موادی مانند PVC، پلی‌اورتان (Polyurethane) و لاستیک ساخته می‌شوند و به‌صورت نوار یا پروفیل در بازار عرضه می‌شوند. منظور از آب بند کردن سازه بتنی، جلوگیری از عبور آب از جدار بتنی سازه است. کاربرد واتر استاپ یا همان نوار آب بند کننده به سه  دسته زیر قابل تقسیم است:



• • جلوگیری از خروج مایع از سازه در سازه های ذخیره و انتقال آب و فاضلاب
  • ممانعت از ورود مایع به داخل سازه در سازه های خشک ساخته شده در مجاورت آب ساکن یا جاری
  • ممانعت از تداخل مایعات دو طرف جدار بتنی، برای حالتی که دو مایع با کیفیت یا جنس متفاوت دو طرف دیواره بتنی واقع هستند.

در ادامه این مطلب از بتن کاور می خواهیم به معرفی انواع واتر استاپ، کاربرد آن و نحوه اجرای واتر استاپ بپردازیم. همراه شرکت بتن کاور باشید.





واتر استاپ چیست و انواع آن کدام است؟

واتر استاپ محصولی آب بند و نواری شکل است که در درزهای بتن ریزی به منظور حفظ یکپارچگی آب بندی بتن استفاده می شود. معادل فارسی واژه انگلیسی واتراستاپ  waterstop، نوار آب بند می باشد. استفاده از واتر استاپ نوعی آسودگی خاطر و اطمینان بخشی در اجرای سازه های آبی بتنی ایجاد می کند. موقعیت نصب این نوار به گونه ای است که نصف عرض آن در بتن قبلی و باقی آن در بتن جدید قرار گرفته و فصل مشترک دو لایه بتن که نقطه ضعف آب بندی سازه بتنی است را غیر قابل عبور برای مایعات می کند.

جنس این محصول معمولا از مواد نرم میباشد، بنابرین در انبارداری، حمل و زمان نصب و بتن ریزی رعایت اصول فنی برای جلوگیری از سوراخ شدن و تغییر شکل نامناسب آن الزامیست.

انواع واتر استاپ که در حال حاضر مورد استفاده قرار می گیرند، 3 مدل مختلف هستند. واتر استاپ های فلزی که تقریبا منسوخ شده اند. سه واتراستاپ دیگر که در حال حاضر در بازار موجود و مورد استفاده قرار میگیرند عبارتند از:



• • واتر استاپ پی وی سی PVC : امکان تولید این محصول بصورت لبه پانچ شده و بدون نیاز به گیره نصب میباشد. این محصول با رنگ زرد و آبی تولید می شود.  رول های وکیوم شده 25 متری آن تا مدت 6 ماه پس از تولید قابل نگهداری است. واتر استاپ پی وی سی بتن کاور در عرضهای 15 تا 50 سانتیمتر تولید می شوند و باید قبل از بتن ریزی در موقعیت درز اجرایی یا انبساطی نصب و سپس بتن ریزی طرفین آن به صورت نیمه عرض آن انجام شود.



• • واتر استاپ هیدروفیلی: این محصول در تماس با آب قابلیت متورم شدن بسیار بالایی دارد. در خشک و تر شدن های متوالی شکل ظاهری خود را از دست نمیدهند. پس از سخت شدن بتن مرحله اول سطح زیر کار خوب تمیز شده و این واتر استاپ قرمز رنگ با چسب مخصوص به بتن مرحله اول چسبیده و سپس بتن مرحله دوم ریخته میشود. استفاده از بست سیمی بصورت دورپیچ در زمان نصب دور لوله به اتفاق چسب مذکور توصیه میشود. برای اتصال دو واتر استاپ هیدروفیلی نیاز به اورلب دو سر واتر استاپ نیست.



• • واتر استاپ بنتونیتی: از پلیمرهای لاستیکی و بنتونیت سدیم فعال با خاصیت ارتجاعی بسیار زیاد طراحی و ساخته می شود. بصورت رولهای بسته بندی شده 15 متری به رنگ مشکی تولید و تا یک سال پس از تولید قابلیت نگهداری دارند. زمان نصب و پیش از بتن ریزی هیچ گونه رطوبت یا بارشی نباید باشد. قبل از نصب واتراستاپ بنتونیت دقت شود که هیچ گونه انبساطی نداشته باشد در غیر اینصورت میبایست تعویض شوند. تا زمانی که واتراستاپ ها نصب و بتن ریزی انجام نشده است باید از رطوبت محافظت شوند. این نوع از واتر استاپ برای فشار آب بیش از 12 متر مناسب نیستند. واتر استاپ بنتونیتی بر پایه بنتونیت تولید می شود و خواص ارتجاعی و افزایش حجم دارد.









کاربرد واتر استاپ چیست؟



از واتراستاپ برای آب بند کردن جدار سازه بتنی در موارد کلی زیر استفاده میشود:



• • در سازه های آبی، ممانعت از نشت آب از داخل سازه به سمت بیرون و جلوگیری از اتلاف آب به صورت نشت به بستر



• • در سازه ای احداث شده در مجاورت آبهای راکد و جاری، به منظور ممانعت از نشت آب به داخل سازه



• • در ساختمانهای ساخته شده در تراز پایین تر از سطح آب زیرزمینی، با هدف جلوگیری از نفوذ آب زیرزمینی به داخل ساختمان



• • در سازه های انتقال و ذخیره فاضلاب جهت جلوگیری از نشت فاضلاب و آلودگی محیط اطراف



• • در سازه های بتنی که دو مایع مختلف یا با کیفیت مختلف را در کنار هم نگهداری یا ذخیره میکند، به منظور عدم تداخل و مخلوط شدن دو مایع









از جمله سازه های بتنی که در آن واتر استاپ بصورت گسترده ای استفاده می شوند عبارتند از:



• • پوشش بتنی کانالهای ذوزنقه ای انتقال آب



• • کانالهای بتنی با مقطع مستطیلی فلوم



• • سازه های آبی گذر عرضی زیر جاده ها و رودخانه ها مثل کالورتها و سیفونهای معکوس



• • مخازن بتنی زمینی و هوایی آب و دیگر مایعات مثل نفت



• • سازهایی که در مجاورت آبهای جاری و راکد اجرا میشوند



• • سازه های بتنی انتقال فاضلاب



• • تصفیه خانه های آب و فاضلاب



• • سازه های بتنی مورد استفاده در راهسازی مثل پلها، به مظور هدایت هدفمند رواناب سطحی و عدم ریزش بر معبر زیرین





•





انواع واتراستاپ PVC و کاربرد آن ها



واتر استاپ های پی وی سی از نظر شکل به دو دسته کلی کف خواب و میانی تقسیم میشوند. نوع کف خواب واتراستاپ، یک طرف تخت و یک سمت آجدار دارد و بر کف کار روی بتن مگر یا چسبیده به دیواره قالب نصب میگردد و کل ضخامت بتن در سمت آجدار آن قرار میگیرد. درصورتی که نوع میانی دوطرف آجدار است و در وسط یا میان ضخامت بتن نصب میگردد و بتن در دوسمت آن قرار میگیرد.



استفاده از نوع کف خواب در مواردی بیشتر است که یا ضخامت بتن کم است یا تراکم و آرایش آرماتور ها امکان نصب نوار آب بند را در میان ضخامت بتن با مشکلات نصب رو برو میکند.



به منظور عملکرد مناسب واتر استاپ در درزهای انبساطی در وسط واتر استاپهایی که به همین منظور تولید میشوند یک حباب تعبیه میشود که در انبساط و انقباض بتون دو قسمت بتن ریزی شده با تفاوت زمانی، نقش خود را ایفا میکند. در طرحی جزییات اجرایی نصب این نوع از واتر استاپها میبایست به دمای هوای زمان بتن ریزی نسبت به حداکثر و حداقل دمای هوا در طول سال توجه کرد.



نوع دیگر واتر استاپ از نظر شکل نوع کنج یا گوشه است که استفاده از آن در ایران رایج نیست. این واتر استاپ به جای نوار، شکلی شبیه به نبشی دارد که در محل اتصال دو عضو عمود بر هم مثل کف و دیوار نصب میگردد.



بنابراین این محصولات از نظر شکل به 5 دسته تقسیم میشوند:



• • کف خواب ساده



• • کف خواب حبابدار



• • میانی ساده



• • میانی حباب دار



• • گوشه





نحوه اجرای واتر استاپ



واتر استاپ باید بطور صحیح در موقعیت مورد نظر نصب و تثبیت گردد. به گونه ای که در حین عملیات بتن ریزی تحت فشار بتن یا ویبره از موقعیت نصب شده جابجا نگردد. نکات اجرایی نصب واتر استاپ عبارتند از:



• • نصف عرض واتراستاپ در بتن مرحله اول و نصف دیگر آن در بتن مرحله دوم قرار گیرد.



• • واتر استاپ میانی در وسط یا نزدیک به وسط ضخامت بتن ریزی و واتراستاپ کف خواب در مرز جدار بیرونی بتن( روی قالب یا بتن مگر زیر بتن) نصب گردد.



• • برای اتصال و تثبیت واتر استاپ به آرماتورها از گیره های مسی یا گالوانیزه مخصوص استفاده گردد.



• • از سوراخ کردن این محصول اجتناب گردد. برخی از تولید کنندگان در فواصل مشخص درطول واتراستاپ سوراخهایی جهت نصب تعبیه میکنند.



• • برای اتصال واتر استاپ از روشهای استاندارد اتصال آن و رعایت اصول گفته شده استفاده گردد.



• • در صورت پاره شدن واتر استاپ طی اجرا ، کار در آن موقعیت متوقف و واتراستاپ ترمیم گردد.



• • در زمان نصب واتر استاپ یک طرف آجدار کف خواب به جهت آج که باید سمت بتن باشد دقت شود.







نحوه اتصال واتراستاپ



بهتر است این محصول را بصورت پیوسته و بدون وصله اجرا کنند. با این حال گاهی با توجه به ابعاد درز نیاز به وصله کردن آن هست. همچنین در مقاطع بسته بتنی مثل باکس نیاز است دوسر این محصول به هم متصل شوند تا یک حلقه کامل آب بند ایجاد گردد.



بمنظور اتصال دو سر از واتر استاپ و ایجاد حلقه بسته یا وصله واتراستاپ، به دو روش میتوان عمل کرد:



• • چسبهای صنعتی، برای اتصال نرم استفاده میشود بدین منظور میبایست حدود 35 سانتیمتر از دو واتر استاپ آغشته به چسب برروی هم اورلب شوند و تحت فشار قرار گیرند.



• • با استفاده از هویه یا اتو دو سر واتر استاپ را تا حد ذوب شدن گرم کرده، روی هم قرار داده تا با فشار کم به هم متصل گردند. پس از سرد و سفت شدن به یک محصول یکپارچه تبدیل میشوند.(جوش لب به لب)







مزایای استفاده از واتر استاپ



این محصول بطور گسترده در سازه های بتنی استفاده میشوند. از مزایای استفاده از این نوار آب بند به موارد زیر میتوان اشاره کرد:



• • مقاومت بالادر برابر فشار آب



• • تنوع در شکل و سایز



• • طول عمر بالا و بیش از بتن



• • سهولت نصب و اتصال آن



• • ضریب اطمینان بالا در آب بندی سازه



• • مقاوم در برابر مواد شیمیایی و اسیدها





پیش از خرید، مشخصات دقیق تر واتراستاپهای بتن کاور را مطالعه و با اطمینان خرید کنید.
